集成电路封装工艺对比:QFN与BGA在通信设备中的应用选型

日期:2026-08-19 标签:通信技术,电子器件,集成电路,射频模块

在5G基站和毫米波雷达的射频前端设计中,封装选型常常决定了一块PCB的最终性能上限。很多硬件工程师在项目评审时都会问同一个问题:QFN和BGA,到底该选谁?这个问题看似基础,但牵涉到散热路径、寄生参数、返修良率乃至整机成本,远非一句“BGA比QFN高级”能概括。

北京赫廉科技有限公司在服务通信设备客户的过程中发现,不少团队在封装选型上吃过亏——要么为了追求BGA的高密度,忽视了射频模块对地回路的要求;要么固守QFN的便利性,在复杂数字信号处理场景下遭遇串扰瓶颈。封装不是孤立的技术选择,它必须与通信技术的系统级需求深度绑定。

从物理结构看本质差异

QFN(Quad Flat No-lead)的裸焊盘直接裸露在封装底部,通过PCB上的散热焊盘和过孔阵列向下导热。这种结构在射频模块中极具优势:热阻低、接地电感小,特别适合功率放大器这类对热和地回路敏感的电子器件。以常见的5mm×5mm QFN为例,其热阻可低至8-12℃/W,配合合理的散热过孔,能在连续波模式下稳定工作。

相比之下,BGA(Ball Grid Array)的焊球阵列提供了更丰富的I/O数量和更短的信号路径。但它的散热路径必须经过封装基板和焊球,热阻通常比同尺寸QFN高出30%-50%。在28GHz以上的毫米波频段,BGA的球栅寄生电容和电感会明显影响阻抗连续性,对集成电路设计者的匹配网络提出更苛刻的要求。

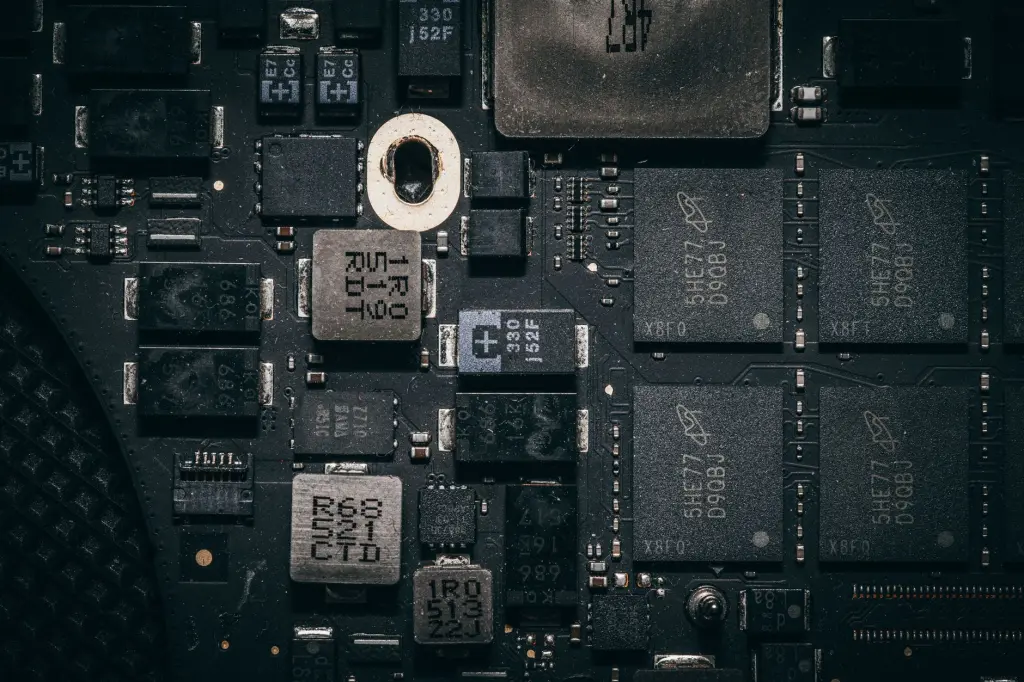

集成电路封装工艺对比:QFN与BGA在通信设备中的应用选型正文配图 1

选型指南:三个决定性维度

第一看功耗密度。若器件功耗超过2W且只靠底部散热,QFN几乎是唯一合理选项——除非你愿意在BGA底部额外加装均热块,而这对量产成本的影响相当可观。第二看引脚数量与间距。I/O超过100个时,QFN的引线框架会变得异常拥挤,走线间距被迫压缩至0.4mm以下,良率急剧下降;此时BGA的0.8mm或1.0mm球距反而更从容。第三看返修与测试策略。QFN的底部焊盘可以用热风枪局部加热拆除,而BGA必须依赖X-ray检测和专用返修台,这在研发调试阶段的效率差异非常明显。

  • 功耗>2W、对热敏感:优先QFN,配合阵列过孔散热
  • I/O>100、高密度互连:优先BGA,注意地弹和电源完整性
  • 毫米波频段(>24GHz):QFN更利于阻抗控制,BGA需额外补偿
  • 量产返修率预估>3%:QFN的返修成本仅为BGA的1/4

应用前景:封装与系统协同演进

值得关注的是,近年来出现了一种“混合封装”趋势——将QFN的散热优势与BGA的互连密度结合,比如在射频模块中,射频前端用QFN,基带处理用BGA,通过高密度HDI板实现异构集成。这种方案在小型化基站中已经得到验证,效果相当理想。

从行业数据看,2024年全球通信设备市场中,QFN封装占比约38%,BGA约占27%,其余为CSP和SiP。但真正的变化在于,通信技术正在向毫米波和太赫兹频段演进,这对封装寄生参数的容忍度越来越低。北京赫廉科技建议工程师在选型初期就建立完整的仿真模型,不要只依赖封装厂商的datasheet——那些参数往往基于理想测试条件,实际应用中的过孔、走线和相邻器件都会改变最终表现。

封装选型没有万能解,只有针对具体系统的最优解。把热、地、信号完整性三个维度拆开来看,QFN和BGA的优劣势其实非常清晰。关键在于,别让封装成为整个设计链条中最晚被考虑的一环。
